جوش مقاومتی MFDC
دستگاه جوش مقاومتی MFDC؛ فناوری جوشکاری جریان مستقیم فرکانس متوسط
دستگاه‌های جوش نقطهای، برجستهای و درز با کنترلر اینورتری که آسیم الکترونیک متناسب با قطعه و خط تولید شما طراحی میکند و می‌سازد.
- طراحی و ساخت ایران
- نصب و آموزش اپراتور
- گارانتی و خدمات پس از فروش
دستگاه جوش مقاومتی MFDC چیست؟
دستگاه جوش مقاومتی MFDC (جریان مستقیم فرکانس متوسط) برای تأمین و کنترل جریان جوشکاری از اینورتر استفاده میکند. به‌جای اتصال مستقیم ترانس به برق شبکه، اینورتر آن را در فرکانس متوسط تغذیه میکند و خروجی به جریان مستقیم یکسو میشود. نتیجه، کنترل دقیقتر جریان جوش و حرارت پایدارتر در محل اتصال است؛ هم در جوش نقطهای و هم در جوش برجستهای.
انتخاب دستگاه از خود قطعه شروع میشود: جنس و ضخامت، نوع اتصال، نیروی الکترود، جریان موردنیاز، سرعت تولید و شرایط کاری همه مهم‌اند. انتخاب درست این عوامل به اتصال پایدار و عیوب کمتر جوشکاری می‌رسد.
آسیم الکترونیک تجهیزات جوش مقاومتی و کنترلرهای آن را طراحی و تولید میکند. مهندسان ما قطعه و فرایند شما را بررسی می‌کنند و پیکربندی متناسب با کاربردتان را پیشنهاد می‌دهند.
نحوه‌ی کار
از برق ورودی تا جوش کنترل‌شده
یکسوساز ورودی
برق ورودی شبکه به جریان مستقیم یکسو میشود.
اینورتر فرکانس متوسط
اینورتر به فرمان کنترلر، جریان مستقیم را در فرکانس متوسط سوئیچ میکند.
ترانس جوش
یک ترانس فشرده‌ی فرکانس متوسط، جریان بالای جوش را تأمین میکند.
یکسوساز خروجی
خروجی ترانس یکسو میشود تا جریان مستقیم پایدار از الکترودها عبور کند.
کنترلر جریان، زمان جوش و نیروی الکترود را برای هر قطعه تنظیم میکند؛ این سه با هم اندازه و استحکام دکمه‌ی جوش را تعیین می‌کنند.
کاربردها
جوش MFDC کجا به کار می‌رود
جوش نقطهای
اتصال ورق‌های روی‌هم در قطعات بدنه، تابلوها و محفظه‌ها.
جوش برجستهای
جوش مهره، پیچ و برجستگی‌های پرسی روی قطعات ورقی.
جوش درز (قرقره‌ای)
درز پیوسته با الکترود قرقره‌ای در پیکربندی‌های مناسب دستگاه.
قطعات خودرو
خطوط بدنه و قطعه‌سازی که به جوش تکرارپذیر نیاز دارند.
لوازم خانگی
بدنه‌ها و قاب‌های ورقی در تولید سری.
ورق‌های روکش‌دار و استنلس‌استیل
قطعاتی که حرارت پایدار و سطح تمیز در آن‌ها مهم است.
مقایسه
تفاوت جوش مقاومتی AC و MFDC
| معیار | جوش مقاومتی AC | جوش مقاومتی MFDC |
|---|---|---|
| نوع جریان جوش | متناوب، با فرکانس شبکه | مستقیم، حاصل یکسوسازی خروجی اینورتر |
| فرکانس کاری ترانس | فرکانس شبکه | فرکانس متوسط |
| ابعاد و وزن ترانس | معمولاً بزرگ‌تر در توان مشابه | امکان طراحی کوچکتر و سبک‌تر |
| کنترل جریان | وابسته به کنترلر و طراحی دستگاه | کنترل سریع و دقیق با اینورتر |
| کاربرد رایج | بسیاری از کاربردهای متداول | کاربردهای دقیق و خطوط تولید پیشرفته |
| انتخاب نهایی | بر اساس فرایند و هزینه | بر اساس فرایند، کنترل موردنیاز و هزینه‌ی کل |
MFDC لزوماً در همه‌ی کاربردها بهترین یا کم‌هزینه‌ترین گزینه نیست؛ نتیجه به طراحی دستگاه، قطعه، چرخه‌ی کاری و کیفیت اتصال موردنیاز بستگی دارد.
دستگاهها و کنترلرها
دستگاه‌های جوش مقاومتی آسیم

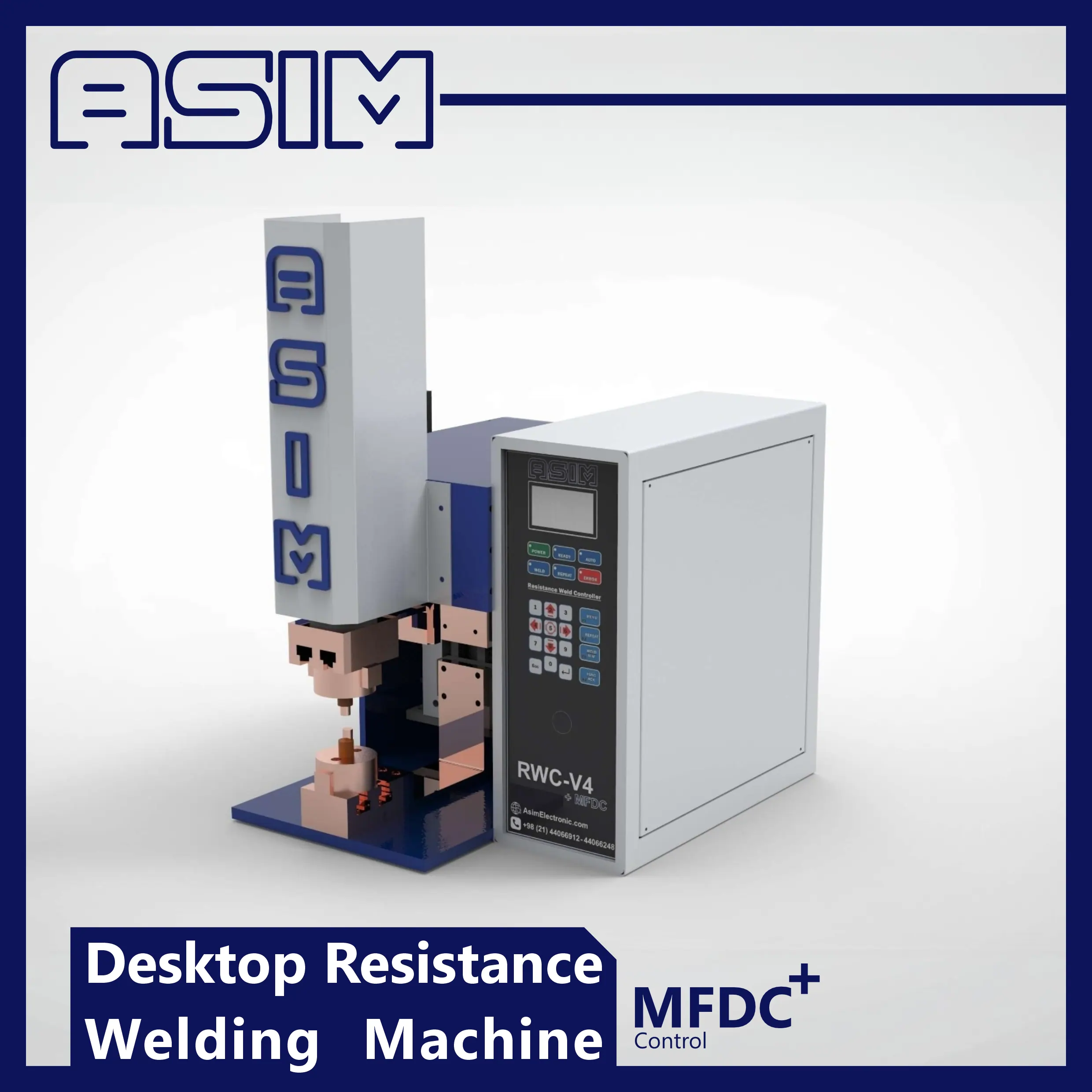

دستگاه جوش مقاومتی MFDC
دستگاه‌های ایستگاهی و رومیزی برای جوش نقطهای و قرقره‌ای با کنترلر اینورتری، در توان‌های مختلف.
مشاهده‌ی دستگاه

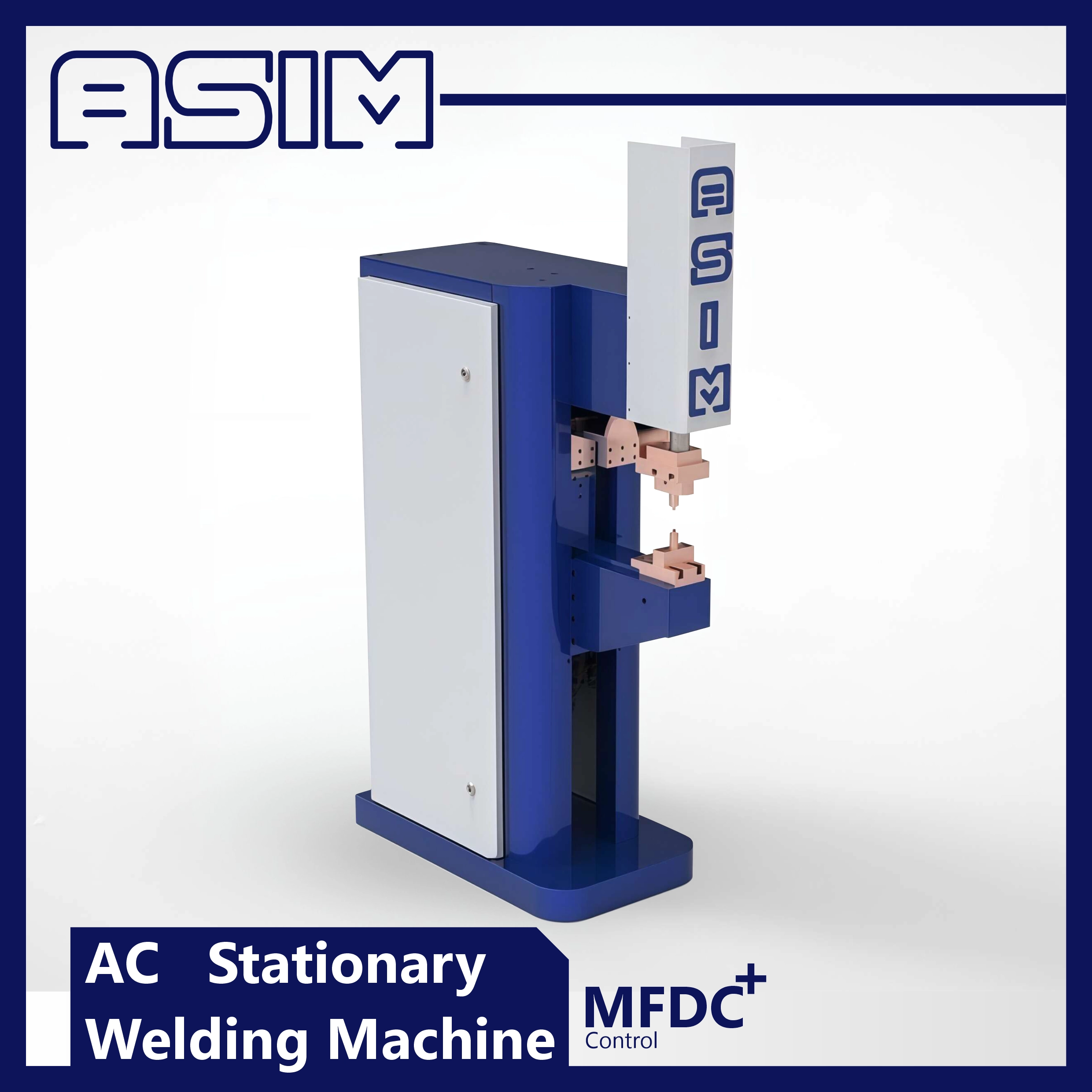

دستگاه جوش مقاومتی AC
سری AC برای کارهای متداول جوش نقطهای و قرقره‌ای؛ برای مقایسه با دستگاه‌های MFDC.
مشاهده‌ی دستگاه

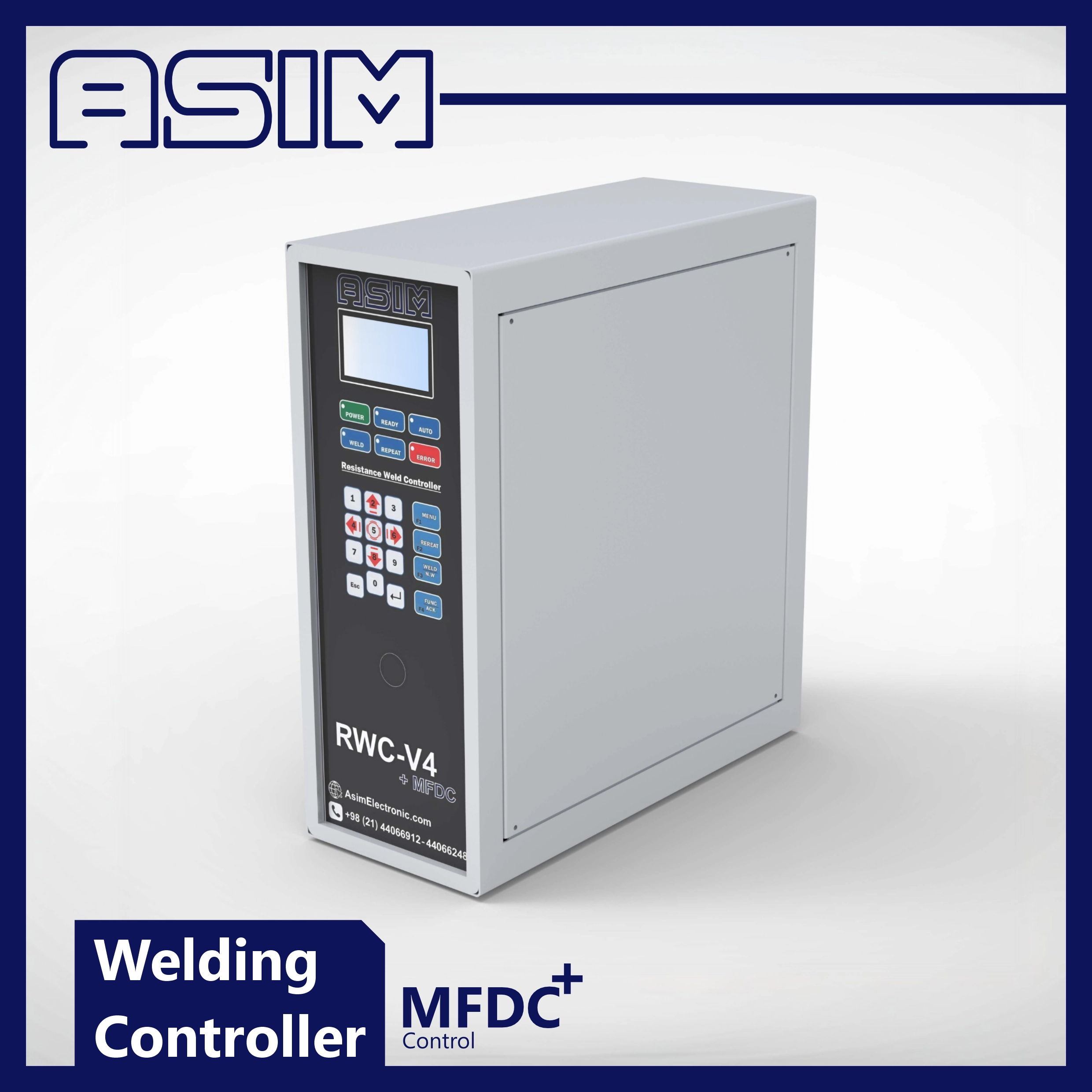

کنترلر جوش MFDC
کنترلر اینورتری برای دستگاه‌های نقطه‌جوش و پرس‌جوش، با برنامه‌ی جوش مستقل برای هر قطعه.
مشاهده‌ی کنترلر

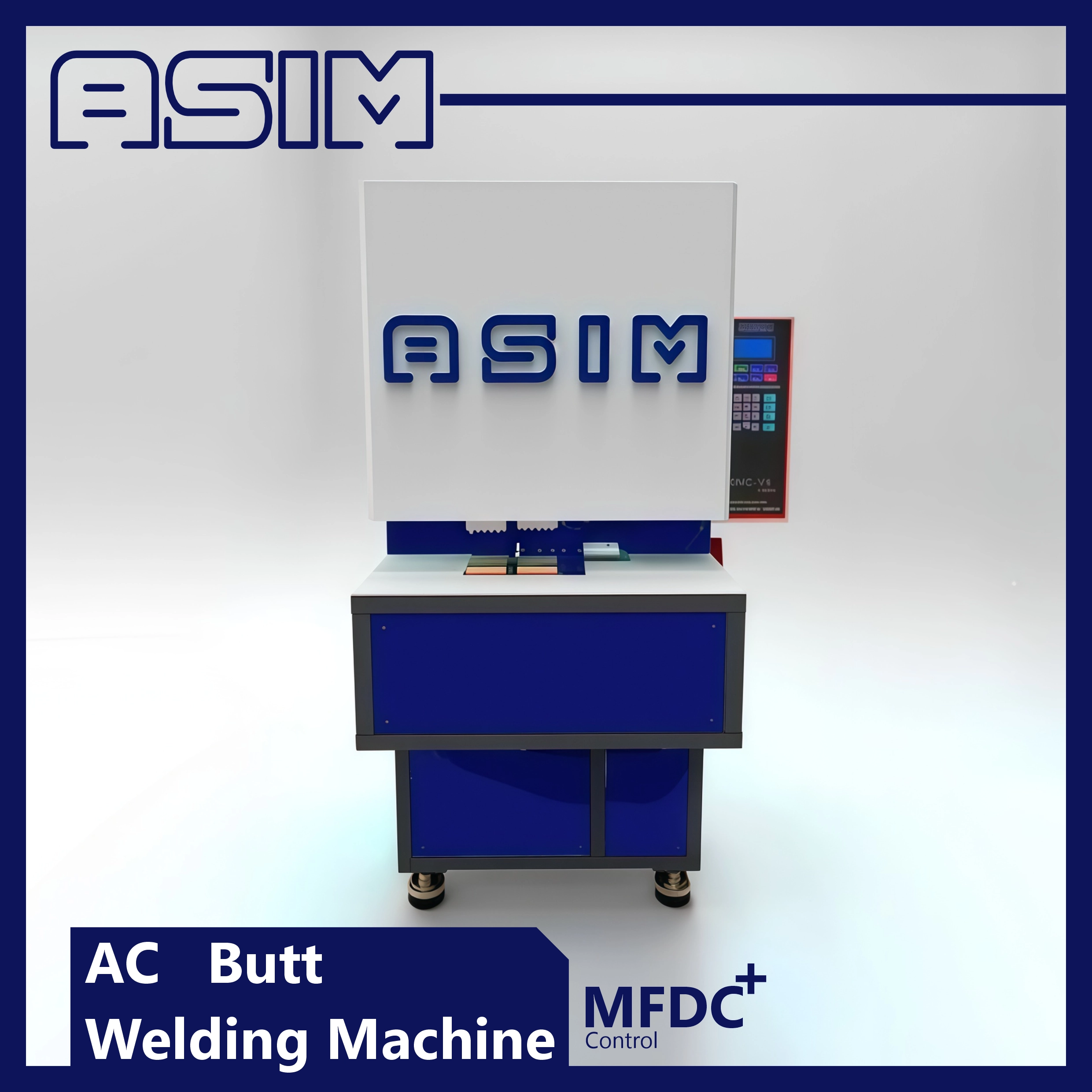

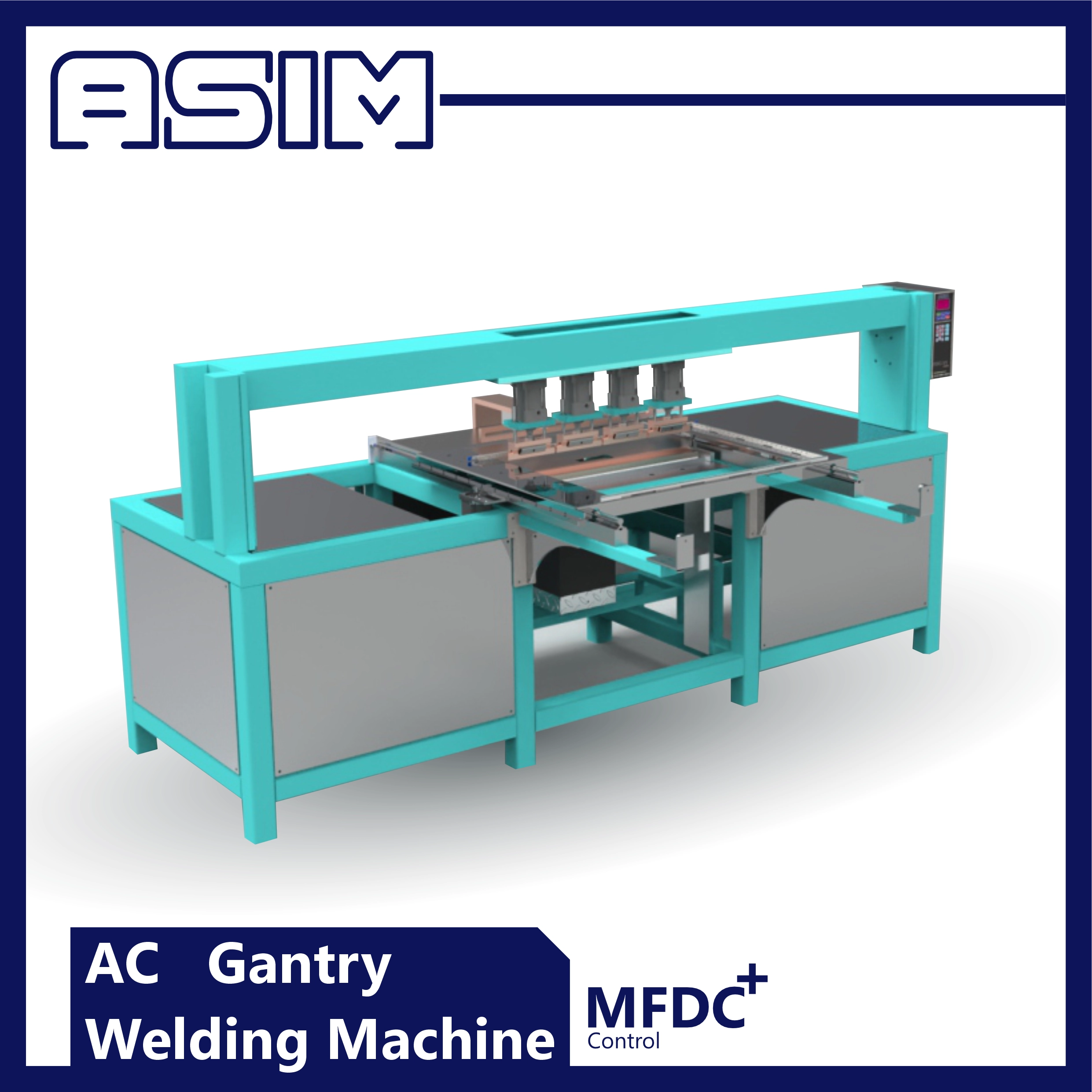

دستگاه‌های سربهسر و دروازهای
جوش سربهسر شفت و مقاطع، و دستگاه‌های دروازهای برای قطعات حجیم؛ ساخت سفارشی.
استعلام قیمتکنترلر
کنترلر آسیم چه میکند
- تنظیم زمان‌های فشار، جوش و نگه‌داری با رابط کاربری ساده
- پیش‌گرم، پس‌گرم و افزایش و کاهش تدریجی جریان
- حالت‌های جریان ثابت و ولتاژ ثابت
- برنامه‌ی جوش جداگانه برای هر قطعه
- پایش جریان و ولتاژ همراه با هشدار
- فرمان شروع با پدال، کلید دودستی ایمن یا سیگنال PLC
- شمارنده‌ی سیکل و قفل دسترسی اپراتور
- خنک‌کاری آب‌گرد الکترود و ترانس
انتخاب دستگاه مناسب
این اطلاعات را بفرستید تا مهندسان آسیم نوع دستگاه، توان و فیکسچر متناسب با قطعهی شما را پیشنهاد دهند:
- جنس و ضخامت ورقها یا قطعات
- نوع اتصال: نقطهای، برجستهای، درز یا سربهسر
- ابعاد قطعه به‌همراه نقشه یا عکس
- تعداد جوش در دقیقه یا در هر شیفت
- نیاز به فیکسچر و اتوماسیون
پرسش‌های متداول
پرسش‌های متداول درباره‌ی دستگاه جوش MFDC
دستگاه جوش مقاومتی MFDC چیست؟
دستگاهی است که با اینورتر فرکانس متوسط، جریان مستقیم جوشکاری را تأمین و کنترل میکند. کنترلر جریان، زمان جوش و نیروی الکترود را برای هر قطعه تنظیم میکند.
تفاوت دستگاه جوش MFDC با AC چیست؟
دستگاه AC با جریان متناوب و در فرکانس شبکه کار میکند. در دستگاه MFDC، اینورتر ترانس را در فرکانس متوسط تغذیه میکند و خروجی به جریان مستقیم یکسو میشود؛ همین امکان ترانس کوچکتر و کنترل سریعتر و دقیقتر جریان را میدهد. انتخاب درست به قطعه، فرایند و بودجه بستگی دارد.
آیا دستگاه MFDC برای جوشکاری آلومینیوم مناسب است؟
مناسب بودن آن به آلیاژ، ضخامت، طرح اتصال و کیفیت موردنیاز بستگی دارد. مشخصات قطعه را برای ما بفرستید تا مهندسان آسیم بگویند پیکربندی MFDC مناسب است یا نه و چه تنظیماتی لازم دارد.
برای انتخاب توان دستگاه جوش MFDC چه اطلاعاتی لازم است؟
جنس و ضخامت ورقها، نوع اتصال (نقطهای، برجستهای یا درز)، ابعاد قطعه، تعداد جوش در دقیقه و سطح کیفیت موردنیاز. با این اطلاعات، توان، ترانس و نیروی الکترود مناسب انتخاب میشود.
آیا امکان ساخت دستگاه جوش مقاومتی سفارشی وجود دارد؟
دستگاهها متناسب با قطعه و خط تولید پیکربندی میشوند؛ نوع دستگاه، توان، فیکسچر و میزان اتوماسیون همراه با مشتری انتخاب میشود. برای بررسی پروژهی خود با مهندسان آسیم تماس بگیرید.
قیمت دستگاه جوش مقاومتی MFDC به چه عواملی بستگی دارد؟
بیشتر به توان، نوع دستگاه (ایستگاهی، رومیزی، سربهسر یا دروازهای)، امکانات کنترلر، فیکسچر و اتوماسیون. قیمت پس از یک بررسی فنی کوتاه روی قطعهی شما اعلام میشود.
برای خط تولید خود دستگاه جوش MFDC می‌خواهید؟
مشخصات قطعه و حجم تولیدتان را بگویید؛ پیکربندی مناسب را پیشنهاد می‌دهیم و پیش‌فاکتور می‌فرستیم.
